Notas do ímã: como elas se relacionam com a força e o desempenho

Os graus magnéticos são essenciais para determinar o desempenho de ímãs permanentes para várias aplicações, de máquinas industriais a eletrônicos de consumo. Na Souwest Magnetech, um fornecedor confiável de ímã permanente, oferecemos uma variedade de graus NdFeB, graus de ímã de cobalto de samário e graus de ímã de ferrite para atender às diversas necessidades da indústria. Este guia explica as notas magnéticas, sua relação com a força e como escolher o ímã certo para sua aplicação, destacando por que a Souwest Magnetech é a fonte de referência para soluções magnéticas de alta qualidade.

O que são notas magnéticas?

Os graus do ímã são uma maneira padronizada de indicar a força e o desempenho de umÍmã permanente... O grau reflete o Produto Energético Máximo (BHmax), medido em Mega Gauss Oersteds (MGOe), que representa o ponto mais forte na curva de desmagnetização de um ímã (curva BH). Classes mais altas correspondem a ímãs mais fortes, mas outros fatores como resistência à temperatura e requisitos de aplicação também desempenham um papel.

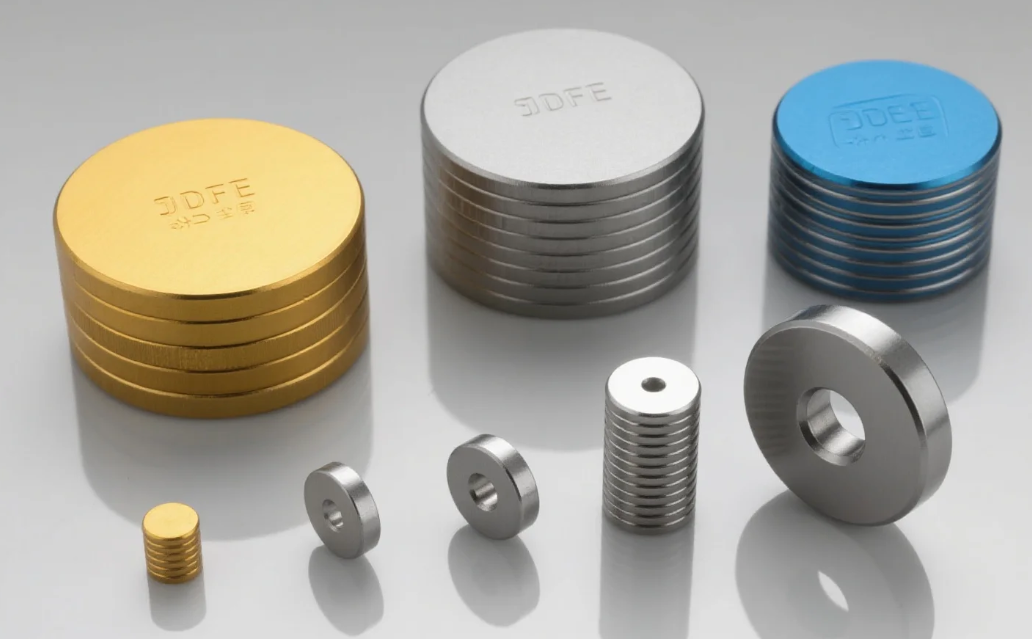

Por exemplo,Graus de NdFeBEm Souwest Magnetech variam de N35 a N52, com números indicando força crescente. Uma nota como N42 tem um BHmax de aproximadamente 42 MGOe, enquanto N52 pode atingir até 52 MGOe. O grau também pode incluir um sufixo, como N42SH, onde “SH” denota resistência a altas temperaturas (até 150 ° C). Da mesma forma, nossos graus de ímã de samário cobalto (por exemplo, SmCo5, Sm2Co17) e graus de ímã de ferrite (por exemplo, Y30, Y35) oferecem características de desempenho específicas adaptadas a diferentes ambientes.

Como a força do ímã é medida?

A força do ímã é normalmente medida por meio da força de tração ou intensidade do campo magnético, dependendo da aplicação. Na Souwest Magnetech, fornecemos especificações detalhadas para ajudar os clientes a selecionar o grau de ímã certo para suas necessidades.

Força de tração

A força de tração mede a força necessária para separar um ímã de uma superfície ferromagnética, como uma placa de aço, expressa em libras ou Newtons. Nossa métrica Pull Force Case 1 representa a força necessária para puxar um ímã diretamente para longe de uma placa de aço grande e plana, fornecendo uma referência confiável para comparar a força do ímã. Por exemplo, um ímã N52 NdFeB da Souwest Magnetech pode atingir uma força de tração significativamente maior do que um ímã N35 do mesmo tamanho, tornando-o ideal para aplicações que requerem resistência máxima em uma forma compacta.

Curiosamente, a força de tração entre dois ímãs de toque (Caso 3) é igual a Pull Force Case 1, mas a uma distância, a força combinada de dois ímãs pode exceder a de um único ímã. Nossas calculadoras online ajudam os clientes a estimar as forças de atração para graus e configurações específicas de NdFeB.

Força de campo magnético

A intensidade do campo magnético é medida em Gauss ou Tesla (1 Tesla = 10.000 Gauss) em um ponto específico próximo à superfície do ímã. O campo de superfície depende do grau, forma, tamanho e materiais circundantes do ímã. Por exemplo, nossos ímãs NdFeB no grau N52 têm uma densidade de fluxo residual (Br) de até 14.800 Gauss, em comparação com 13.200 Gauss para N42. Isso torna os ímãs N52 ideais para aplicações como interruptores de reed ou sensores de efeito Hall, onde a intensidade precisa do campo magnético é crítica.

Graus do ímã e seu significado

Os graus do ímã são compostos de vários componentes:

Tipo de material: O prefixo indica o material magnético, como “N” para neodímio (NdFeB), “SmCo” para samário cobalto ou “C” para cerâmica (ferrita).

Força (BHmax): O número (por exemplo, 42 em N42) representa o Produto de Energia Máxima em MGOe, indicando a força do ímã.

Resistência à temperatura: Sufixos como “SH” ou “UH” denotam a temperatura máxima de operação antes que o ímã comece a perder magnetismo. Por exemplo, os ímãs N42SH NdFeB da Souwest Magnetech suportam temperaturas de até 150 ° C, enquanto os ímãs N42 padrão são limitados a 80 ° C.

Nossos graus NdFeB incluem N35, N38, N42, N48, N50 e N52, com números mais altos oferecendo maior força.Graus de ímã de cobalto de samário, Como o Sm2Co17, oferece excelente desempenho em alta temperatura (até 260 ° C), enquanto os graus de ímã de ferrite como o Y35 são econômicos para aplicações menos exigentes.

Escolhendo o grau de ímã certo

Selecionar o grau de ímã apropriado depende dos requisitos do aplicativo:

Alta resistência: Para resistência máxima em um tamanho compacto à temperatura ambiente, escolha NdFeB grau N52 da Souwest Magnetech. Esses ímãs são ideais para separadores magnéticos, motores e sensores.

Custo-eficácia: NdFeB grau N42 oferece um equilíbrio de força e acessibilidade, adequado para aplicações como levantadores de ímã permanente ou eletrônicos de consumo. Um ímã N42 ligeiramente maior pode corresponder à força de um ímã N52 a um custo menor.

Ambientes de alta temperatura: Para temperaturas entre 60 ° C e 150 ° C, NdFeB grau N42SH ou graus de ímã de samário cobalto são recomendados. Os ímãs SmCo se destacam em aplicações aeroespaciais e automotivas devido à sua estabilidade em altas temperaturas.

Restrições orçamentárias:Graus de ímã de ferriteComo Y30 ou Y35 são econômicos para aplicações como ímãs de geladeira ou motores de baixa potência, onde a alta resistência não é crítica.

A página de especificações magnéticas da Souwest Magnetech fornece informações detalhadas sobre as notas disponíveis, ajudando os clientes a escolher o ímã ideal para suas necessidades.

Compreendendo Gauss e a força do ímã

O termo “Gauss” é freqüentemente mal utilizado para descrever a força geral de um ímã, mas se aplica a medições específicas como Densidade de Fluxo Residual (Br) ou campo de superfície. Br é a indução magnética remanescente em um ímã saturado após a remoção do campo de magnetização, uma propriedade material independente da forma. Por exemplo, nosso NdFeB grau N52 tem um Br de 14. 300-14. 800 Gauss, enquanto os graus de ímã de ferrite normalmente variam de 3. 800-4. 200 Gauss.

O campo de superfície, medido na superfície do ímã, varia com a forma e o tamanho. Por exemplo, um ímã redondo de terras raras no grau N52 terá um campo de superfície mais alto do que um ímã N42 de tamanho semelhante. A Souwest Magnetech fornece dados precisos de campo de superfície para garantir a compatibilidade com aplicações como sensores ou interruptores magnéticos.

Ímãs de neodímio vs. outros tipos de ímã

Os ímãs NdFeB são os ímãs permanentes mais fortes disponíveis, com produtos de energia máxima variando de 35 a 52 MGOe. Em comparação com outros tipos de ímã, eles oferecem força superior e coercividade:

Samarium Cobalt (SmCo): os graus magnéticos SmCo (18-26 MGOe) são menos poderosos, mas se destacam em ambientes de alta temperatura (até 260 ° C).

AlNiCo: Com um BHmax de 5-8 MGOe, os ímãs AlNiCo são usados em aplicações como captadores de guitarra devido às suas propriedades magnéticas exclusivas.

Ferrite (Cerâmica): Os tipos de ímã de ferrite (3-4 MGOe) são econômicos, mas significativamente mais fracos, adequados para aplicações de baixo custo.

Ímãs flexíveis: Com um BHmax de 0, 6-1, 2 MGOe, estes são usados em sinalização e displays.

Os graus NdFeB da Souwest Magnetech fornecem resistência incomparável para aplicações compactas de alto desempenho, como separadores magnéticos e motores elétricos.

Compreendendo as curvas BH e o desempenho do ímã

A curva BH (curva de histerese) define as propriedades magnéticas de um ímã traçando o Campo Magnético Induzido (B) contra o Campo Magnético Aplicado (H). O Produto Energético Máximo (BHmax) é o ponto em que o produto de B (em quiloGauss) e H (em quiloOersted) é maximizado, indicando a força do ímã.

Por exemplo, um ímã NdFeB grau N42 tem um BHmax de 42 MGOe, refletindo sua alta resistência. A coercividade (Hc), onde o campo induzido chega a zero, mede a resistência do ímã à desmagnetização. Os ímãs NdFeB da Souwest Magnetech têm alta coercividade, tornando-os resistentes a campos magnéticos externos em aplicações exigentes.

A curva BH também mostra como um ímã se comporta sob diferentes condições. Por exemplo, em temperaturas elevadas, o NdFeB grau N42 pode superar o N52 se o ímã for fino, pois o N42 retém a resistência melhor até 80 ° C. Nossos recursos técnicos fornecem dados detalhados da curva BH para orientar os clientes na seleção do grau magnético certo.

Por que escolher Souwest Magnetech?

Desde 2003, a Souwest Magnetech tem sido um fornecedor líder de ímã permanente, oferecendo graus NdFeB, graus de ímã de cobalto de samário e graus de ímã de ferrite por meio de nossa subsidiária, Mag Spring. Nossos ímãs de terras raras personalizados são adaptados para indústrias como processamento de alimentos, automotivo e eletrônica, garantindo alto desempenho e preços competitivos.

Quer você precise de NdFeB grau N52 para força máxima ou ímãs SmCo para aplicações de alta temperatura, a Souwest Magnetech oferece soluções magnéticas apoiadas por fabricação avançada e controle de qualidade rigoroso. Visitahttps://www.magnetsw.com/Para explorar nossas opções de atacado de ímãs de terras raras ou solicitar uma cotação para suas necessidades específicas. Escolha a Souwest Magnetech para obter ímãs confiáveis e de alta qualidade que alimentam suas inovações.
